XF—NZ003法兰式橡胶柔性逆止阀（鸭嘴阀）
产品主要用途
主要应用于污水排放系统，水泵出口，管网管线及提升泵站等。
产品主要特点
XF—NZ003系列是城市雨水及污水系统采用的理想产品，全橡胶结构，耐腐蚀，使用寿命长，效果好。并提供严密的密封，防倒灌、倒流、无需维护，是理想的止回阀，但水头损失因内径缩小比原先的管道损失有所增加。
制作材料
氯丁橡胶，海普隆，丁晴橡胶、乙丙橡胶、氟橡胶等。

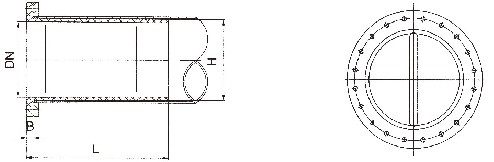

安装尺寸及方式
XF—NZ003型橡胶柔性逆止阀由橡胶法兰、阀体及鸭嘴一体制成，并带有衬垫法兰，可以与金属法兰自然连接，将阀安装于管路中间或端部，法兰联接要求按法兰尺寸相对应，法兰应视具体情况加水工密封胶。假如采用涨紧结构，另加涨紧环。注意不能碰坏橡胶柔性逆止阀的法兰唇边。
|
序号
|
型 号
|
管道公称直径
|
长度 (L)
|
高度 (H)
|
|
1
|
XF100-240-NZ003
|
100
|
240
|
97
|
|
2
|
XF150-340-NZ003
|
150
|
340
|
147
|
|
3
|
XF200-420-NZ003
|
200
|
420
|
197
|
|
4
|
XF250-520-NZ003
|
250
|
520
|
247
|
|
5
|
XF300-600-NZ003
|
300
|
600
|
297
|
|
6
|
XF350-670-NZ003
|
350
|
670
|
344
|
|
7
|
XF400-750-NZ003
|
400
|
750
|
394
|
|
8
|
XF450-825-NZ003
|
450
|
825
|
444
|
|
9
|
XF500-900-NZ003
|
500
|
900
|
494
|
|
10
|
XF600-1040-NZ003
|
600
|
1040
|
594
|
|
11
|
XF700-1150-NZ003
|
700
|
1150
|
694
|
|
12
|
XF900-1400-NZ003
|
900
|
1400
|
894
|
|
13
|
XF1000-1520-NZ003
|
1000
|
1520
|
998
|
|
14
|
XF1200-1820-NZ003
|
1200
|
1820
|
1188
|
|
