可曲挠单球体合成橡胶接头
|

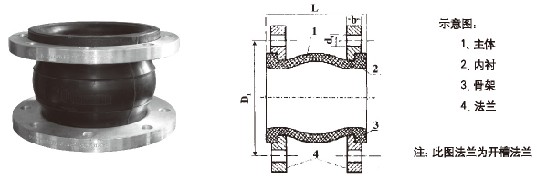

JGD型可曲挠单球体合成橡胶接头
技术参数：
| 项目 |
型号 |
JGD-1 |
JGD-2 |
JGD-3 |
| 工作压力MPa(kgf/cm2 ) |
1.0(10） |
1.6（16） |
2.5（25） |
| 爆破压力MPa(kgf/cm2 ) |
2.0（20） |
3.0（30） |
4.5（45） |
| 真空度KPa(mm/Hg) |
53.3（400） |
86.7（650） |
100（750） |
| 适用温度℃ |
-15℃～115℃特殊可达-30℃～250℃ |
| 适用介质 |
空气、压缩空气、水、海水、热水、油、酸、碱等。 |
公称通径
DN |
长度
L mm |
法兰厚度
b mm |
螺栓数
n |
螺栓孔直径
mm |
螺栓孔中心圆直径
D1mm |
轴向位移
mm |
横向位移
mm |
偏转角度
a1+a2 |
| mm |
英寸 |
伸长 |
压缩 |
| 32 |
1.25 |
95 |
16 |
4 |
18 |
100 |
6 |
9 |
9 |
15 |
| 40 |
1.5 |
95 |
18 |
4 |
18 |
110 |
6 |
10 |
9 |
15 |
| 50 |
2 |
105 |
18 |
4 |
18 |
125 |
7 |
10 |
10 |
15 |
| 65 |
2.5 |
115 |
20 |
4 |
18 |
145 |
7 |
13 |
11 |
15 |
| 80 |
3 |
135 |
20 |
4 |
18 |
160 |
8 |
15 |
12 |
15 |
| 100 |
4 |
150 |
22 |
8 |
18 |
180 |
10 |
19 |
13 |
15 |
| 125 |
5 |
165 |
24 |
8 |
18 |
210 |
12 |
19 |
13 |
15 |
| 150 |
6 |
180 |
24 |
8 |
23 |
240 |
12 |
20 |
14 |
15 |
| 200 |
8 |
210 |
24 |
8 |
23 |
295 |
16 |
25 |
22 |
15 |
| 250 |
10 |
230 |
26 |
12 |
23 |
350 |
16 |
25 |
22 |
15 |
| 300 |
12 |
245 |
28 |
12 |
23 |
400 |
16 |
25 |
22 |
15 |
| 350 |
14 |
255 |
28 |
16 |
23 |
460 |
16 |
25 |
22 |
15 |
| 400 |
16 |
255 |
30 |
16 |
25 |
515 |
16 |
25 |
22 |
15 |
| 450 |
18 |
255 |
30 |
20 |
25 |
565 |
16 |
25 |
22 |
15 |
| 500 |
20 |
255 |
32 |
20 |
25 |
620 |
6 |
25 |
22 |
15 |
| 600 |
24 |
260 |
36 |
20 |
30 |
725 |
6 |
25 |
22 |
15 |
| 700 |
28 |
260 |
36 |
24 |
30 |
840 |
16 |
25 |
22 |
15 |
| 800 |
32 |
260 |
38 |
24 |
34 |
950 |
16 |
25 |
22 |
15 |
| 900 |
36 |
260 |
42 |
28 |
34 |
1050 |
6 |
25 |
22 |
15 |
| 1000 |
40 |
260 |
44 |
28 |
34 |
1160 |
18 |
26 |
24 |
15 |
| 1200 |
48 |
260 |
48 |
32 |
41 |
1380 |
18 |
26 |
24 |
15 |
| 1400 |
56 |
350 |
44 |
36 |
34 |
1560 |
20 |
28 |
26 |
15 |
| 1600 |
64 |
350 |
46 |
40 |
34 |
1760 |
25 |
35 |
30 |
10 |
| 1800 |
72 |
350 |
52 |
44 |
41 |
1970 |
25 |
35 |
30 |
10 |
| 2000 |
80 |
420 |
54 |
48 |
48 |
2180 |
25 |
35 |
30 |
10 |
| 2200 |
88 |
400 |
40 |
52 |
48 |
2390 |
25 |
35 |
30 |
10 |
| 2400 |
96 |
400 |
41 |
56 |
48 |
2600 |
25 |
35 |
30 |
10 |
| 2600 |
104 |
450 |
42 |
60 |
54 |
2810 |
25 |
35 |
30 |
10 |
| 2800 |
112 |
450 |
45 |
64 |
54 |
3020 |
25 |
35 |
30 |
10 |
| 3000 |
120 |
450 |
50 |
68 |
54 |
3220 |
25 |
35 |
30 |
10 |
注：
1、特殊要求可来函来图定制，法兰按《全国通用给排水标准图集》，其它按HG/T2289-92。
2、悬空给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
3、用户使用橡接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。
4、DN40-600PN=1~1.6MPa 2、DN40-200PN=2.5MPa |
|
|
|
|
