法兰式球型接头
|

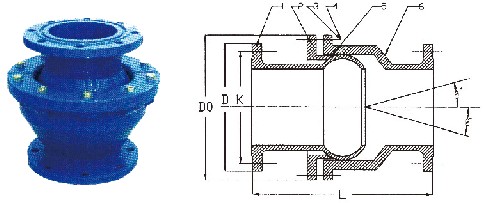

QJB型法兰式球型接头
|
序号
|
名称
|
数量
|
材料
|
|
1
|
球型管
|
1
|
ZG230-450、Q235A、20、QT400-15
|
|
2
|
压盖
|
1
|
ZG230-450、Q235A、20、QT400-15
|
|
3
|
螺栓
|
n
|
Q235A、35 lCr18Ni9Ti
|
|
4
|
螺母
|
n
|
Qr235A、20 lC18Ni9Ti
|
|
5
|
密封圈
|
2
|
NBR
|
|
6
|
本体
|
1
|
ZG230-450、Q235A、20、QT400-15
|
一、性能特点
球形补偿接头主要适用于地面沉降大、震动大、地形复杂的管道连接，安装在管道上后，球体可以以回转中心在0角范围内自由转动，来补偿管道因地基沉降、热胀冷缩引起的挠曲。具有补偿量大，占据空间小，流体阻力小，安装方便，综合成本低等优点。
二、球型补偿接头的基本尺寸
公称尺寸 DN |
Do |
L |
θ |
法兰连接尺寸 |
0.6Mpa |
1.0Mpa |
1.6Mpa |
D |
K |
n-do |
D |
K |
n-do |
D |
K |
n-do |
100 |
282 |
290 |
15 |
210 |
170 |
4-￠19 |
220 |
180 |
8-￠19 |
220 |
180 |
8-￠19 |
150 |
364 |
320 |
265 |
225 |
8-￠19 |
285 |
240 |
8-￠23 |
285 |
240 |
8-￠23 |
200 |
410 |
382 |
320 |
280 |
8-￠19 |
340 |
295 |
8-￠23 |
340 |
295 |
12-￠23 |
250 |
464 |
410 |
375 |
335 |
12-￠19 |
395 |
350 |
12-￠23 |
405 |
355 |
12-￠27 |
300 |
535 |
430 |
440 |
395 |
12-￠23 |
445 |
400 |
12-￠23 |
460 |
410 |
12-￠27 |
350 |
607 |
470 |
490 |
445 |
12-￠23 |
505 |
460 |
16-￠23 |
520 |
470 |
16-￠27 |
400 |
668 |
550 |
540 |
495 |
16-￠23 |
565 |
515 |
16-￠27 |
580 |
525 |
16-￠30 |
450 |
728 |
600 |
595 |
550 |
16-￠23 |
615 |
565 |
20-￠27 |
640 |
585 |
20-￠30 |
500 |
798 |
689 |
645 |
600 |
20-￠23 |
670 |
620 |
20-￠27 |
715 |
650 |
20-￠34 |
600 |
918 |
725 |
755 |
705 |
20-￠27 |
780 |
725 |
20-￠30 |
840 |
770 |
20-￠37 |
700 |
1056 |
800 |
860 |
810 |
24-￠27 |
895 |
840 |
24-￠30 |
910 |
840 |
24-￠37 |
800 |
1160 |
893 |
975 |
920 |
24-￠27 |
1015 |
950 |
24-￠34 |
1025 |
950 |
24-￠40 |
900 |
1310 |
920 |
1075 |
1020 |
24-￠30 |
1115 |
1050 |
28-(p34 |
1125 |
1050 |
28-￠40 |
1000 |
1433 |
975 |
1175 |
1120 |
28-￠30 |
1230 |
1160 |
28-￠37 |
1255 |
1170 |
28-￠43 |
1200 |
1693 |
1125 |
13 |
1405 |
1340 |
32-￠34 |
1455 |
1380 |
32-￠40 |
1485 |
1390 |
32-￠48 |
1400 |
1942 |
1290 |
1630 |
1560 |
36-￠37 |
1675 |
1590 |
36-￠43 |
- |
- |
- |
1600 |
2164 |
1385 |
1830 |
1760 |
40-￠37 |
1915 |
1820 |
40-￠48 |
- |
- |
- |
1800 |
2400 |
1580 |
12 |
2045 |
1970 |
44-￠40 |
2115 |
2020 |
44-(p48 |
- |
- |
- |
2000 |
2730 |
1870 |
2265 |
2180 |
48-￠43 |
2325 |
2230 |
48-(p48 |
- |
- |
- |
2200 |
2910 |
1950 |
2475 |
2390 |
52-￠43 |
2550 |
2440 |
52-￠56 |
- |
- |
- |
2400 |
3135 |
2080 |
2685 |
2600 |
56-￠42 |
2760 |
2650 |
56-￠56 |
- |
- |
- |
|
|
|
|
