Z45X-软密封闸阀
概述：
软密封闸阀克服了阀门易生锈和橡胶易老化的问题，软密封闸阀具有开关轻巧、密封可靠、弹性记忆佳、使用寿命长等特点。软密封闸阀一利用弹性橡胶闸板产生微量弹性变形的补偿作用达到良好的密封效果。产品可适用于供排水系统、污水处理系统、海水环保、建筑、食品、医药、轻纺、电力、船舶、冶金、能源等系统的管线上作为调节、截止和接通管路介质的作用。
主要零件材质
|
项次
|
零件号码
|
名称
|
材质
|
|
1
|
Rs-01
|
闸板
|
球铁包覆 EPDM 或 NBR
|
|
2
|
Rs-02
|
铜螺母
|
ZCuSn5Pb5Zn5
|
|
3
|
Rs-03
|
阀体
|
球墨铸铁
|
|
4
|
Rs-04
|
螺钉
|
45#
|
|
5
|
Rs-05
|
密封垫
|
丁腈橡胶
|
|
6
|
Rs-06
|
阀盖
|
球墨铸铁
|
|
7
|
Rs-07
|
螺钉
|
45#
|
|
8
|
Rs-08
|
O 型圈
|
丁腈橡胶
|
|
项次
|
零件号码
|
名称
|
材质
|
|
9
|
Rs-09
|
止推轴承
|
H62
|
|
10
|
Rs-10
|
顶盖
|
球墨铸铁
|
|
11
|
RS-11
|
O 型圈
|
丁腈橡胶
|
|
12
|
Rs-12
|
橡胶封帽
|
丁腈橡胶
|
|
13
|
RS-13
|
阀杆
|
2Crl3
|
|
14
|
Rs-14
|
手轮
|
球墨铸铁
|
|
15
|
Rs-15
|
平垫圈
|
A235
|
|
16
|
Rs-16
|
螺母
|
45#
|

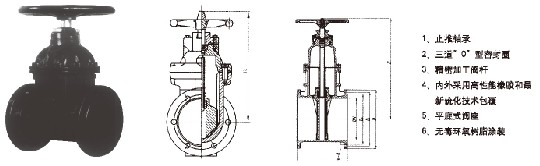

主要外形尺寸
|
产品型号
|
公称通径
|
L
|
D
|
D1
|
D2
|
PN10
|
PNl6
|
H
|
H0
|
|
RSDZ45×1016Q
|
DN
|
短系列
|
长系列
|
1.0MPa
|
1.6MPa
|
1.0MPa
|
1.6MPa
|
|
|
|
40
|
165
|
240
|
150
|
150
|
11O
|
110
|
84×3
|
4-18
|
4-18
|
75
|
312
|
|
50
|
178
|
250
|
165
|
165
|
125
|
125
|
99×3
|
4-18
|
4-18
|
82
|
351
|
|
65
|
190
|
270
|
185
|
185
|
145
|
145
|
118×3
|
4-18
|
4-18
|
92
|
373
|
|
80
|
203
|
280
|
200
|
200
|
160
|
160
|
132×3
|
4-18
|
8-18
|
100
|
398
|
|
100
|
229
|
300
|
220
|
220
|
180
|
180
|
156×3
|
8-18
|
8-18
|
110
|
523
|
|
125
|
254
|
325
|
250
|
250
|
21O
|
21O
|
184×3
|
8-18
|
8-18
|
133
|
550
|
|
150
|
267
|
350
|
285
|
285
|
240
|
240
|
211×3
|
8-22
|
8-22
|
142
|
597
|
|
200
|
292
|
400
|
340
|
340
|
295
|
295
|
266×3
|
8-22
|
12-22
|
170
|
731
|
|
250
|
330
|
450
|
395
|
405
|
350
|
355
|
319×3
|
12-22
|
12-26
|
202
|
870
|
注：如需电动较密封闸阀型号为RSDZ45×16Q1电装可根据用户要求选配
|
