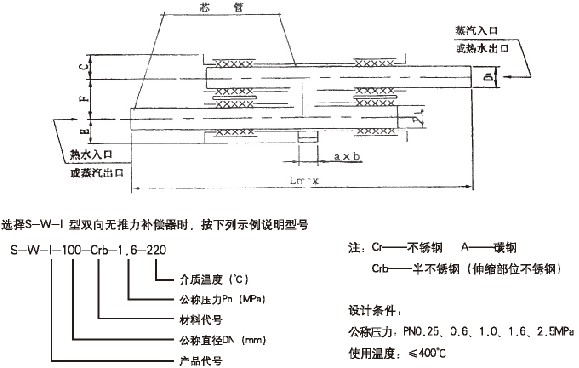

S-W-I型双向无推力套筒补偿器
其主要特点，该型补偿量是单向补偿器得两倍。使用这种补偿器可以大大减少固定支架的数量，降低工程造价。
主要数据
|
DN
|
芯管外径 D 1
|
填料长度 B
|
补偿量△ Lmax
|
a
|
b
|
C
|
E
|
F
|
Lmax
|
摩擦力※ KN
|
|
50
|
56
|
85 × 2
|
400
|
200
|
50
|
70
|
150
|
87
|
1360
|
6.9
|
|
70
|
75
|
115 × 2
|
400
|
200
|
70
|
80
|
160
|
107
|
1450
|
12.9
|
|
80
|
87
|
115 × 2
|
450
|
200
|
80
|
95
|
165
|
120
|
1530
|
15.0
|
|
100
|
106
|
135 × 2
|
450
|
200
|
100
|
103
|
174
|
138
|
1550
|
18.3
|
|
125
|
131
|
135 × 2
|
600
|
200
|
125
|
120
|
185
|
165
|
1935
|
25.2
|
|
150
|
157
|
135 × 2
|
600
|
300
|
150
|
130
|
200
|
190
|
1970
|
30.2
|
|
200
|
217
|
135 × 2
|
700
|
300
|
200
|
170
|
260
|
257
|
2220
|
45.0
|
|
250
|
270
|
135 × 2
|
700
|
300
|
250
|
195
|
285
|
310
|
2240
|
61.2
|
|
300
|
322
|
135 × 2
|
700
|
300
|
300
|
220
|
320
|
368
|
2340
|
73.0
|
|
350
|
373
|
155 × 2
|
700
|
300
|
350
|
250
|
340
|
421
|
2430
|
84.6
|
|
400
|
426
|
155 × 2
|
800
|
400
|
400
|
285
|
365
|
476
|
2635
|
96.6
|
|
450
|
480
|
165 × 2
|
800
|
400
|
450
|
310
|
390
|
528
|
2760
|
103.1
|
|
500
|
529
|
165 × 2
|
800
|
400
|
500
|
335
|
415
|
579
|
2810
|
114.1
|
|
600
|
630
|
165 × 2
|
800
|
400
|
600
|
390
|
460
|
682
|
2950
|
1.5.9
|
|
700
|
720
|
185 × 2
|
800
|
400
|
700
|
435
|
510
|
772
|
3650
|
214.3
|
|
800
|
820
|
185 × 2
|
800
|
400
|
800
|
485
|
560
|
878
|
3860
|
244.1
|
|
900
|
920
|
185 × 2
|
800
|
400
|
900
|
535
|
610
|
978
|
4090
|
273.8
|
|
1000
|
1020
|
185 × 2
|
800
|
400
|
1000
|
585
|
660
|
1078
|
4090
|
303.6
|
注：※摩擦力是工作压力1.6MPa时的摩擦力，当工作压力不是1.6MPa时，其摩擦力
|
