防倒流装置XF—TJ001(FL002一NZ003)型橡胶柔性逆止阀
产品简介
XF—TJ001(FL002一NZ003)型橡胶柔性逆止阀(鸭嘴阀，西班牙称“鸭嘴形柔性止回阀”；美国称为“鸭嘴形橡胶平嘴阀”；加拿大称“橡胶柔性止回阀)是在西班牙f：ROSS阀门公司，美国红阀公司、加拿大宜华公司生产的基础上进行总结性、典范性、革命性再设计。公司更致力不断完善橡胶柔性逆止阀，而使该阀门的强度、韧性、密封性大大提高，该阀门没有任何活动组件，免任何维修。该阀门可以给直管、法兰管、水泥管、玻璃钢管配套，该阀门广泛用于海岸、沙滩、码头、水库、市政排洪、排污泵站，可谓是环保绿色阀门，该阀门取代拍门止回阀，彻底解决拍门易被泥沙、淤泥、石块、植被、
海洋生物阻塞 的问题。其优点如下：工作性强，可提供高效、宁静且强有力的工作状态，无需外加任何能源装置，减少运行成本。适用于一般工况及磨损或腐蚀介质的特种工况，如污水、污泥、泥浆等，独特的设计特点允许固体
颗粒物顺畅地通过阀门，甚至可以利用自身的柔性将固体颗粒包裹住以保证密封。防倒灌、倒流效果好，利用橡胶本身的弹性及反向背压的作用，密封可靠，特别是新型弯曲形阀嘴，进一步增加密封性，减少渗漏量或无渗漏现象。工作时通过内外压力差来自然地实现开启与闭合，是污水排放系统、市政泵站及管网系统的最佳之选。XF—TJ001(FL002一NZ003)型橡胶柔性逆止阀采用全橡胶材质，结构简单，无腐蚀现象，无任何机械部件，不会引起淤积或杂质卡住等现象发生，降低维护成本。
结构特点
XF—TJ001(FL002一NZ003)型橡胶柔性逆止阀采用优质弹性橡胶材料，内置加强纤维的全橡胶结构的阀门产品，它根据受力分析和受力计算，针对不同工况，采用不同的设计机理，选用不同的橡胶配方，并按特殊工艺制作而成，其阀体本身特别柔韧，保证最大程度抗压的同时，确保水力损失最小，达到排放性与抗压性的完美统一。XF—TJ001(FL002一NZ003)型橡胶柔性逆止阀在水泵测试中进行水力测试，并可为用户提供精确的测试报告和性能曲线图。

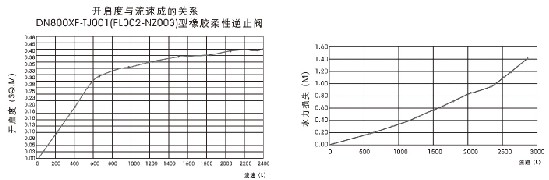

1、正向开启曲线图2、水力损件曲线图
产品简介
产品编号

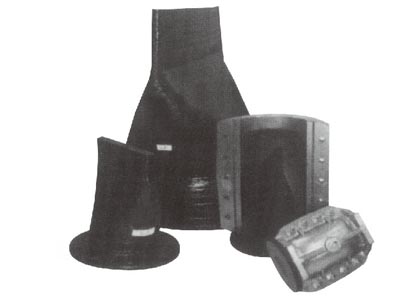

XF/DN- H TJ001(FL002-NZ003)XF-TJ001(FL002一NZ003)型橡胶柔TJ为套装式，FL为法兰式，NZ为内置式性逆止阀有套接式XF-TJ001，法兰式总高度XF-FL002，内置式XF-NZ003等各种型号来供用户选择，并根据用户提出的需求专门设计制作。
XF-TJ001(FL002-NZ003)型橡胶柔性逆止阀因工况不同，如海水、河水、江水、雨水、污水、化工废水等水体介质不同，防腐、耐老化程度不同，所配材质配方不尽相同。弹性橡胶材质及加强纤维采用进口原材料，从源头上保证了产品的质量，满足了客户各种需求。
各部分邵氏硬度不同，使用工况和安装要求不同，橡胶本身的硬软程度不一样，可用邵氏硬度表示，其中安装部分最大，承压部分次之，鸭嘴部分最软。
整体的钢性不同，根据正向排流的最小开启阻力和反向止回的最大承受背压不同，设计的钢性不同。内部结构不同，使用工况对出水喷流扩散不同，阀口随压力张开截面不同，内部结构设计时，两背面夹角不同，各部分组合尺寸不同。
XF-TJ001(FL002-NZ003)型橡胶柔性逆止阀的最小正向开启压力应小于0.008MPa，相当于8cm高水柱，并可在静态下开启，最低反向密封压力为0MPa。XF-TJ001(FL002-NZ003)型橡胶柔性逆止阀弹性橡胶材料有多种以适用不同工况，纯天然橡胶具有良好的弹性，气密性强，延伸力大，具有很大的拉伸强度，良好的加工工艺性能。适用于研磨性颗粒，弱性化学液体，氯丁橡胶具有优良的耐老化性能，优异的耐腐性能及优良的耐油、耐溶性能，适用于油脂，中强度化学物品，臭氧、脂肪及碳氟化合物，温度可达250℃％。丁晴橡胶适用于各种碳氟化合物等中强度化学物，温度为200℃％以下口氟橡胶适用于臭氧、油脂、化学溶剂，卤性碳氧化合物及氧氟。温度达400℃。
适用范围
1、适用于污水系统
XF-TJ001(FL002-NZ003)型橡胶柔性逆止阀可以防止洪水及污水倒灌流入下水道和地下室，避免重大损失。
2，适用于排放系统
XF-TLJ001(FL002-NZ003)型橡胶柔性逆止阀可以防止水位上涨时，洪水倒灌流入城市地表，污水处理厂排涝泵站。
3．适用于堤坝排放
岩滩排放时，困扰拍门的问题是：石头垃圾的堵塞使拍门不能安全关闭或无法开启，在这些地区使用XF-TJ001(FL002一NZ003)型橡胶柔性逆止阀将会彻底解决这些问题。
4、适用于机场，高速公路排水
XF-TJ001(FL002一NZ003)型橡胶柔性逆止阀用于机场，高速公路大面积排水，有效防止倒流。
5、适用于污水池排放
XF-TJ001(FL002-NZ003)型橡胶柔性逆止阀可以防止污水从预埋池的一水段流入另一个水段。在未经处理的污水中，该阀的正常运作不会受如塑料、树枝或丝织品等的影响。
6、气味阻隔
在管道内安装XF-TLl001(FL002-NZ003)型橡胶柔性逆止阀可阻止污水或有味流体的气味扩散，并可以随时排水。
7、适用于下水道排放
在多雨季节，防止从城市内河下水道灌到城市街道。
8、曝气系统
XF-TLl001(FL002-NZ003)型橡胶柔性逆止阀是市政、工厂曝气系统的理想选择。
9、适用于泵站系统
XF-TJ001(FL002-NZ003)型橡胶柔性逆止阀用于大型排水泵站，以防止水泵停机后倒流。全橡胶结构的XF-TLl001(FL002-NZ003)型橡胶柔性逆止阀可以防止海水的腐蚀，水头损失小。
XF-TJ001(FL002-NZ003)型橡胶柔性逆止阀应用清水、污水泵站及污泥泵，不会形成堵塞或卡住造成关闭不严。降低噪音，水头损件小。
弹性橡胶材质
巩义市佳誉供水设备制造有限公司使用的弹性橡胶材料和纤维都来自杜邦、火石等全球知名企业，真正从源头上保证“鸭嘴阀”的品质。巩义市佳誉供水设备制造有限公司为满足客户的多种需要，更提供多种弹性橡胶材料以适用于不同介质。
纯橡胶(PGR)高弹性，高强度，抗磨损性优异。适用于研磨性颗粒、弱性化学液体、有机酸酒精和含酮液体。适用温度华氏190度以内。
氯丁橡胶(Neoprene) 适用于与油脂、中强度化学物品、臭氧、脂肪及碳氟化合物，适用温度可高达华氏250度。
丁基橡胶(BunaN)适用于各种碳氟化合物、脂肪、油脂、煤油和中强度化学物，适用温度高达华氏200度。
海帕伦(HypaIon) 适用于臭氧与氧化剂，在室温状态下亦能适用于强酸，适用温度高达华氏250度。
氟橡胶(VIton) 适用于臭氧、油脂、化学溶剂、卤性碳氧化合物及氧氟。适用温度华氏400度。
EPDM 适用于蒸气、水、与稀酸液等，适用温度可高达华氏300度。
Teflon TM(AFMU) 特别适用于化合物，耐磨性优异。
|
