一次性套筒式补偿器
|
YTB—A型系列一次性套筒式补偿器
.jpg)

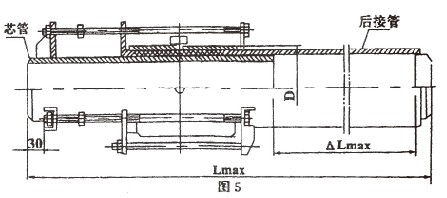

YTB—A型系列一次性套筒式补偿器(亦称Y接头)是国内近年来兴起的热介质管道采用一次性补偿直埋敷设技术。管道安装填土(补偿器裸露)后，按设计进行预热，补偿器吸收相应的管道膨胀量，达到设计规定预热温度后，将补偿器的活动总管焊住与栓紧，整个管系被固定，管道不再作伸缩位移，管道在安全工作范围内承受抗拉应力或抗压应力的变化。见图5设计条件：公称压力：PN0.25、0.6．1.0、1.6、2.5MPa使用温度：≤400℃
主要数据
|
公称通径 DN
|
管外径×壁厚 DW × S
|
补偿量 △ L
|
安装长度 Lmax
|
填料室外径 D
|
|
25
|
32 × 4
|
140
|
530
|
50
|
|
32
|
38 × 4
|
140
|
550
|
57
|
|
40
|
51 × 4.5
|
140
|
550
|
68
|
|
50
|
57 × 4
|
140
|
550
|
80
|
|
70
|
76 × 4.5
|
180
|
640
|
100
|
|
80
|
89 × 5
|
180
|
660
|
113
|
|
100
|
108 × 5
|
180
|
660
|
130
|
|
125
|
133 × 5.5
|
180
|
690
|
170
|
|
150
|
159 × 5.5
|
180
|
690
|
190
|
|
200
|
217 × 7
|
240
|
810
|
257
|
|
250
|
273 × 7
|
240
|
810
|
310
|
|
300
|
325 × 8.5
|
300
|
940
|
366
|
|
350
|
377 × 10
|
300
|
960
|
417
|
|
400
|
426 × 12
|
300
|
960
|
466
|
|
450
|
482 × 12
|
300
|
970
|
524
|
|
500
|
534 × 13
|
320
|
1010
|
573
|
|
600
|
636 × 14
|
340
|
1050
|
676
|
|
700
|
726 × 15
|
340
|
1080
|
768
|
|
800
|
826 × 16
|
360
|
1125
|
878
|
|
900
|
926 × 16
|
360
|
1125
|
980
|
|
1000
|
1026 × 16
|
360
|
1125
|
1082
|
|
|
|
|
