直埋型套筒补偿器
|
ZTB-B直埋型套筒补偿器
使用范围
本产品适用于直埋管道，吸收轴向位移，广泛用于城镇供暖、冶金、矿山、发电、石油、化工、建筑等行业。补偿器密封圈采用新型材料，耐高温、防腐蚀、抗老化，适用温度250℃，特殊情况可达到400℃。
标注方法

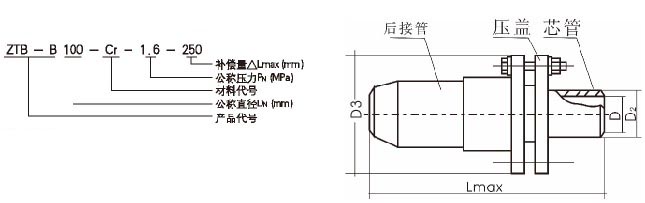

选择ZTB-B套筒式补偿器型号标法示例
材料代号：
注：Cr—全不锈钢 A—碳钢
Crb—半不锈钢（伸缩部位不锈钢）
设计条件：公称压力PN0.25、0.6、1.0、1.6、2.5MPa
主要数据PN=1.6MPa
|
公称通径 DN
|
芯管内径 D
|
芯管外径 D 2
|
法兰外径 D 3
|
填料长度 B
|
补偿量 △ L MAX
|
安装长度 Lmax
|
摩擦力 Pc(N)1.6MPa 时
|
|
50
|
47
|
55
|
160
|
56
|
200
|
710
|
1932
|
|
65
|
63
|
71
|
180
|
56
|
200
|
710
|
2485
|
|
70
|
65
|
74
|
190
|
56
|
200
|
710
|
2588
|
|
80
|
78
|
87
|
195
|
56
|
200
|
710
|
3002
|
|
100
|
94
|
106
|
215
|
56
|
250
|
830
|
6271
|
|
125
|
117
|
131
|
245
|
56
|
250
|
830
|
7750
|
|
150
|
143
|
157
|
280
|
56
|
250
|
830
|
9288
|
|
200
|
201
|
217
|
345
|
70
|
300
|
945
|
14977
|
|
250
|
253
|
270
|
400
|
70
|
350
|
1045
|
21297
|
|
300
|
303
|
322
|
460
|
91
|
350
|
1065
|
25399
|
|
350
|
353
|
373
|
510
|
91
|
400
|
1245
|
29421
|
|
400
|
404
|
426
|
565
|
91
|
400
|
1245
|
33286
|
|
450
|
455
|
478
|
615
|
91
|
400
|
1245
|
33852
|
|
500
|
505
|
528
|
670
|
91
|
450
|
1375
|
36234
|
|
600
|
603
|
630
|
790
|
91
|
450
|
1375
|
43205
|
|
700
|
693
|
720
|
880
|
91
|
450
|
1375
|
61771
|
|
800
|
792
|
820
|
995
|
112
|
500
|
1565
|
70398
|
|
900
|
890
|
920
|
1095
|
112
|
500
|
1565
|
79025
|
|
1000
|
990
|
1020
|
1195
|
112
|
500
|
1565
|
87653
|
注：当工作压力不是1.6MPa时。其摩擦力
力 |
|
|
|
