TTB-B系列弹性套筒补偿器
产品说明：
我公司系生产热能设备的专业厂家，近年来经过公司生产与技术队伍的努力，通过与科研机构，大专院校的横向联合，研制了各种类型的系列化补偿器，并掌握了大量的测试数据和应用信息反馈，现年生产能力以超过万台，产品性能和质量得到设计科研与建设使用单位的好评。

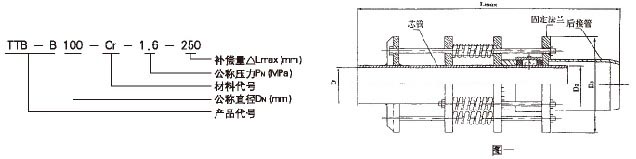

TTB-B系列弹性套筒式补偿器见图1
设计条件：公称压力PN0.25、0.6、1.0、1.6、 2.5MPa使用温度：≤400℃选择TTB-B系列弹性套筒式补偿器型号标法示例
TTB - B 100 - Cr - 1.6 - 250
材料代号：
注：Cr—全不锈钢 A—碳钢
Crb—半不锈钢（伸缩部位不锈钢）
主要数据
|
公称直径DN
|
芯管内径D
|
芯管外径D2
|
法兰外径D3
|
净填料室长度（mm)
|
补偿量 △ Lmax
|
安装长度 Lmax
|
摩擦力 Pc(N)1.6MPa 时
|
|
15
|
14
|
18
|
95
|
36
|
150
|
640
|
|
|
20
|
18
|
23
|
105
|
36
|
150
|
640
|
|
|
25
|
24
|
30
|
115
|
36
|
150
|
640
|
1069
|
|
32
|
30
|
36
|
120
|
36
|
150
|
640
|
1311
|
|
(36)
|
36
|
43
|
125
|
36
|
200
|
740
|
1415
|
|
40
|
41
|
48
|
130
|
36
|
200
|
740
|
1518
|
|
50
|
47
|
55
|
160
|
56
|
200
|
760
|
1932
|
|
65
|
63
|
71
|
180
|
56
|
200
|
760
|
2485
|
|
(70)
|
65
|
74
|
190
|
56
|
200
|
760
|
2588
|
|
80
|
78
|
87
|
195
|
56
|
200
|
760
|
3002
|
|
100
|
94
|
106
|
215
|
56
|
250
|
895
|
6271
|
|
125
|
117
|
131
|
245
|
56
|
250
|
895
|
7750
|
|
150
|
143
|
157
|
280
|
56
|
250
|
895
|
9288
|
|
(175)
|
176
|
192
|
335
|
70
|
250
|
920
|
13251
|
|
200
|
201
|
217
|
335
|
70
|
300
|
1020
|
14977
|
|
(225)
|
225
|
242
|
390
|
70
|
300
|
1035
|
19167
|
|
250
|
253
|
270
|
390
|
70
|
350
|
1135
|
21297
|
|
300
|
303
|
322
|
440
|
91
|
350
|
1155
|
25399
|
|
350
|
353
|
373
|
500
|
91
|
400
|
1360
|
29421
|
|
400
|
404
|
426
|
565
|
91
|
400
|
1360
|
33286
|
|
450
|
455
|
478
|
615
|
91
|
400
|
1360
|
33852
|
|
500
|
505
|
528
|
670
|
91
|
450
|
1460
|
36234
|
|
600
|
603
|
630
|
780
|
91
|
450
|
1480
|
43205
|
|
700
|
693
|
720
|
880
|
91
|
450
|
1525
|
61771
|
|
800
|
792
|
820
|
995
|
112
|
500
|
1655
|
70398
|
|
900
|
890
|
920
|
1095
|
112
|
500
|
1655
|
79025
|
|
1000
|
990
|
1020
|
1195
|
112
|
500
|
1655
|
87653
|
注：当工作压力不是1.6MPa时。其摩擦力
|
