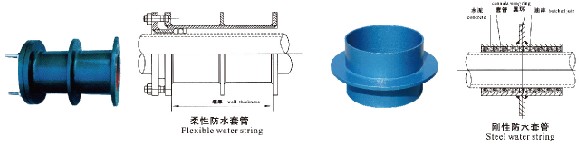

FTG型防水套管

主要安装尺寸(单位:mm)

规格 DN	S312 标准				02S404 标准
	柔性防水套管		刚性防水套管		柔性防水套管		刚性防水套管
	墙厚	翼环直径	墙厚	翼环直径	墙厚	翼环直径	墙厚	翼环直径
DN50	300	177	200	225	300	200	200	225
DN65	300	190	200	241	300	220	200	230
DN80	300	217	200	251	300	235	200	250
DN100	300	236	200	289	300	255	200	270
DN125	300	257	200	315	300	290	200	290
DN150	300	280	200	340	300	315	200	330
DN200	300	350	200	394	300	375	200	385
DN250	300	402	200	446	300	435	200	435
DN300	300	462	200	498	300	495	200	500
DN350	300	511	200	567	300	545	200	550
DN400	300	565	200	621	300	600	200	600
DN450	300	615	200	671	300	650	200	650
DN500	300	673	200	720	300	705
DN600	300	787	200	822	300	820
DN700	300	877	200	924	300	91O
DN800	300	987	200	1027	300	1020
DN900	300	1087	200	1132	300	1120
DN1000	300	1187	200	1234	300	1220

说明：1、柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。2、套管穿墙处之墙壁．如遇非混凝土墙壁时应改用混凝土墙壁，共浇注混凝土范围应比翼环直径大200mm，而且必须将套管一次浇固于墙内。3、表中DN尺寸和墙厚尺寸可根据用户需要生产，定货时请注明通径、管外径、墙厚。
