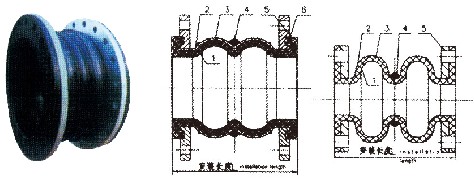

JGD-SF型双球体可曲挠橡胶接头
|
序号
|
名称
|
材料
|
|
1
|
内层胶
|
11R、CR、EPDM、NR、NBR
|
|
2
|
外层胶
|
11R、CR、EPDM、NR、NBR
|
|
3
|
骨架层
|
聚酯帘布
|
|
4
|
加强筋
|
聚酯帘布
|
|
5
|
法兰
|
Q235
|
|
6
|
增强圈
|
钢丝圈
|
GJQ（X）-SF型双球体可曲挠橡胶接头通径、长度、位移参数表
|
公称通径 DN
|
长度 mm
|
轴向位移
|
径向位移
|
偏转位移
|
|
l 型
|
II 型
|
|
mm
|
英寸
|
伸长
|
压缩
|
伸长
|
压缩
|
I 型
|
Ⅱ型
|
I 型
|
Ⅱ型
|
|
32
|
11/ 4 ”
|
165
|
30
|
50
|
|
|
45
|
|
±7.5ο
|
|
|
40
|
11/ 2 ”
|
165
|
30
|
50
|
|
|
45
|
|
±7.5ο
|
|
|
50
|
2 ”
|
165
|
30
|
50
|
|
|
45
|
|
±7.5ο
|
|
|
65
|
21/ 2 ”
|
175
|
30
|
50
|
|
|
45
|
|
±7.5ο
|
|
|
80
|
3 ”
|
175
|
30
|
50
|
|
|
45
|
|
±7.5ο
|
|
|
100
|
4 ”
|
225
|
35
|
50
|
|
|
45
|
|
±7.5ο
|
|
|
125
|
5 ”
|
225
|
35
|
50
|
|
|
45
|
|
±7.5ο
|
|
|
150
|
6 ”
|
225
|
35
|
50
|
|
|
45
|
|
±7.5ο
|
|
|
200
|
8 ”
|
325
|
35
|
60
|
60
|
60
|
35
|
65
|
±7.5ο
|
±10ο
|
|
250
|
10 ”
|
325
|
35
|
60
|
60
|
60
|
35
|
65
|
±7.5ο
|
±10ο
|
|
300
|
12 ”
|
325
|
35
|
60
|
60
|
60
|
35
|
65
|
±7.5ο
|
±10ο
|
|
350
|
14 ”
|
325
|
35
|
60
|
60
|
60
|
35
|
70
|
±7.5ο
|
±12ο
|
|
400
|
16 ”
|
400
|
40
|
60
|
65
|
70
|
35
|
70
|
±7.5ο
|
±12ο
|
|
450
|
18 ”
|
400
|
|
|
65
|
70
|
|
70
|
|
±12ο
|
|
500
|
20 ”
|
400
|
|
|
65
|
70
|
|
70
|
|
±12ο
|
|
600
|
24 ”
|
400
|
|
|
70
|
75
|
|
75
|
|
±12ο
|
|
700
|
28 ”
|
400
|
|
|
70
|
75
|
|
75
|
|
±12ο
|
|
800
|
32 ”
|
450
|
|
|
70
|
75
|
|
75
|
|
±12ο
|
|
900
|
36 ”
|
450
|
|
|
70
|
75
|
|
75
|
|
±12ο
|
|
1000
|
40 ”
|
450
|
|
|
75
|
80
|
|
70
|
|
±12ο
|
|
1200
|
48 ”
|
500
|
|
|
75
|
80
|
|
70
|
|
±10ο
|
|
1400
|
56 ”
|
500
|
|
|
75
|
80
|
|
70
|
|
±10ο
|
|
1600
|
64 ”
|
500
|
|
|
75
|
80
|
|
70
|
|
±10ο
|
|
1800
|
72 ”
|
500
|
|
|
80
|
85
|
|
65
|
|
±10ο
|
|
2000
|
80 ”
|
550
|
|
|
80
|
85
|
|
65
|
|
±10ο
|
|
2200
|
88 ”
|
550
|
|
|
80
|
85
|
|
65
|
|
±10ο
|
|
2400
|
96 ”
|
550
|
|
|
80
|
85
|
|
65
|
|
±10ο
|
|
2600
|
104 ”
|
550
|
|
|
80
|
85
|
|
65
|
|
±10ο
|
|
2800
|
112 ”
|
550
|
|
|
80
|
85
|
|
65
|
|
±10ο
|
|
3000
|
120 ”
|
550
|
|
|
80
|
85
|
|
65
|
|
±10ο
|
说明：1、订货时请注明结构长度和连接尺寸采用标准。 2、如所需可曲挠橡胶接头有关参数不在上标范围内，请注明，本公司可代为设计、制造。
|
