圆矩形风道纤维织物补偿器
|

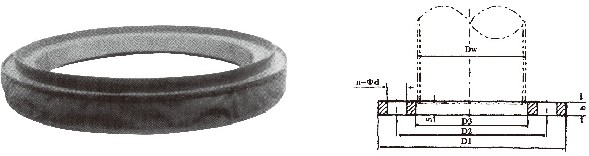

XB圆矩形风道纤维织物补偿器
圆形纤维织物补偿器规格和法兰尺寸（mm)
公称通经 DN |
管外径 D |
D1 |
D2 |
D3 |
法兰厚度 b |
螺栓孔直径 |
螺栓孔数 |
参考重量 (kg) |
300 |
325 |
327 |
385 |
427 |
1O |
12 |
12 |
58 |
400 |
426 |
428 |
490 |
528 |
10 |
12 |
12 |
80 |
500 |
529 |
532 |
600 |
645 |
1O |
12 |
12 |
117 |
600 |
630 |
633 |
700 |
745 |
12 |
12 |
16 |
136 |
700 |
720 |
723 |
800 |
843 |
12 |
12 |
16 |
162 |
800 |
820 |
823 |
900 |
943 |
12 |
12 |
16 |
193 |
900 |
920 |
923 |
1000 |
1043 |
12 |
12 |
20 |
217 |
1000 |
1020 |
1023 |
11OO |
1153 |
12 |
14 |
20 |
239 |
1100 |
1120 |
1123 |
1200 |
1253 |
14 |
14 |
20 |
260 |
1200 |
1220 |
1223 |
1300 |
1353 |
14 |
14 |
20 |
282 |
1300 |
1320 |
1323 |
1400 |
1453 |
14 |
14 |
24 |
327 |
1400 |
1420 |
1423 |
1500 |
1553 |
14 |
14 |
28 |
369 |
1500 |
1520 |
1523 |
161O |
1653 |
16 |
14 |
28 |
397 |
1600 |
1620 |
1623 |
1710 |
1753 |
15 |
16 |
28 |
419 |
1700 |
1720 |
1723 |
181O |
1853 |
16 |
16 |
28 |
466 |
1800 |
1820 |
1823 |
191O |
1963 |
16 |
16 |
28 |
503 |
1900 |
1920 |
1923 |
2010 |
2063 |
18 |
18 |
28 |
549 |
2000 |
2020 |
2023 |
211O |
2163 |
18 |
18 |
32 |
587 |
2200 |
2220 |
2223 |
231O |
2363 |
18 |
18 |
36 |
685 |
2400 |
2420 |
2423 |
2510 |
2563 |
18 |
18 |
40 |
791 |
2600 |
2620 |
2623 |
271O |
2763 |
18 |
22 |
40 |
845 |
2800 |
2820 |
2823 |
2915 |
2963 |
20 |
22 |
44 |
918 |
3000 |
3020 |
3023 |
3225 |
3163 |
20 |
22 |
44 |
956 |
3200 |
3220 |
3223 |
3315 |
3383 |
20 |
24 |
48 |
1023 |
3400 |
3420 |
3423 |
3513 |
3583 |
20 |
24 |
48 |
1120 |
3600 |
3620 |
3623 |
3715 |
3783 |
22 |
24 |
52 |
1245 |
3800 |
3820 |
3823 |
3920 |
4023 |
22 |
24 |
52 |
1351 |
4000 |
4020 |
4023 |
4120 |
4223 |
22 |
24 |
56 |
1520 |
4200 |
4220 |
4223 |
4320 |
4423 |
22 |
28 |
56 |
1621 |
4400 |
4420 |
4423 |
4520 |
4623 |
22 |
28 |
60 |
1771 |
4600 |
4620 |
4623 |
4720 |
4823 |
24 |
28 |
60 |
1952 |
4800 |
4820 |
4823 |
4920 |
5023 |
24 |
28 |
64 |
2001 |
5000 |
5020 |
5023 |
5120 |
5223 |
24 |
28 |
64 |
2142 |
注： 1. 安装长度范围 ： 30-1000mm ， 请设计选用。 2. 连接法兰 按照国标 ( 后有附表） |
|
|
|
|
